2014年 02月 10日

ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1

ヤマハの『YT1190E』が修理の為に入庫しまして。
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_10374319.jpg


インペラのベアリング交換予定でしたが、シュートの旋回スイッチもブーツが破れ水が浸入し動かないとの事で、スイッチ交換も。

ビニールテープで御応急処置をしていたようですが、たぶんこれでは無理でしょう。
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_10403449.jpg

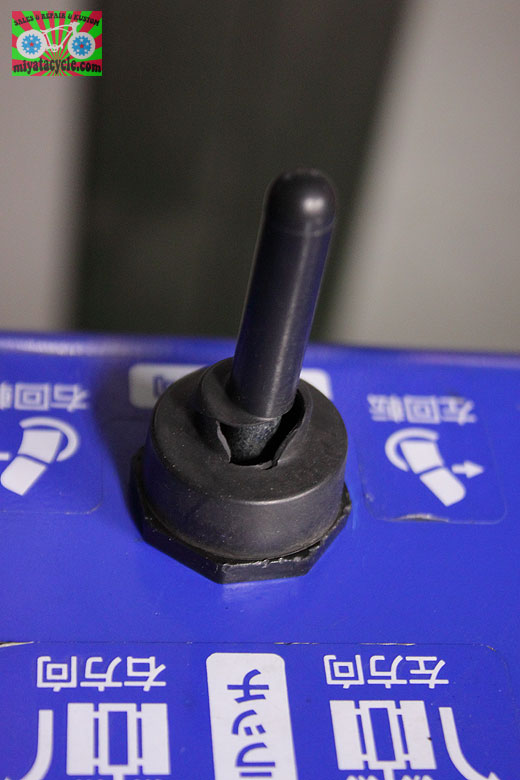

ビニールテープを剥がすと、ブーツやぶれが出てきました。
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_10403862.jpg

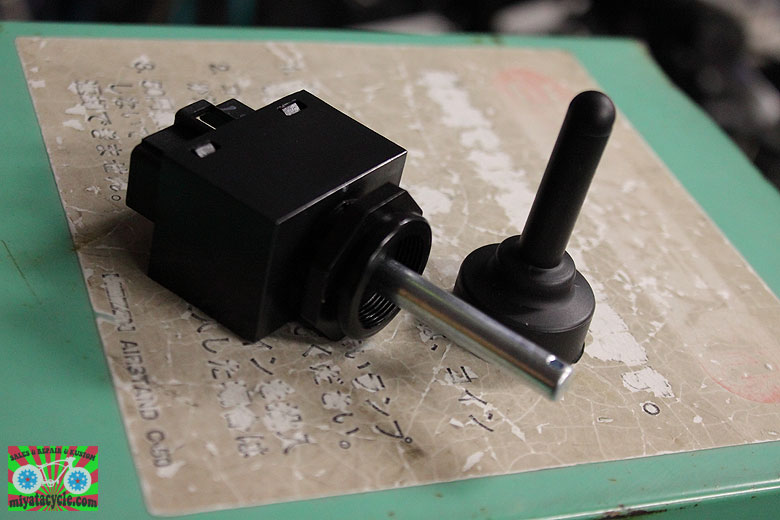

新しいスイッチに交換します。
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_104212.jpg

ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_10423186.jpg



お次は、ベアリング交換の作業に入ります。
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_10434862.jpg



オーガのVベルトも摩耗しているので、交換する事になりました。
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_10452337.jpg



肝心のベアリングですが、、、
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_10462830.jpg

ベアリングだけでは済まないようです・・・。

プーリーは、摩擦の熱でシャフトに焼きつき、抜けない為に色々と試行錯誤しベアリング部分が出てきました。
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_10515434.jpg

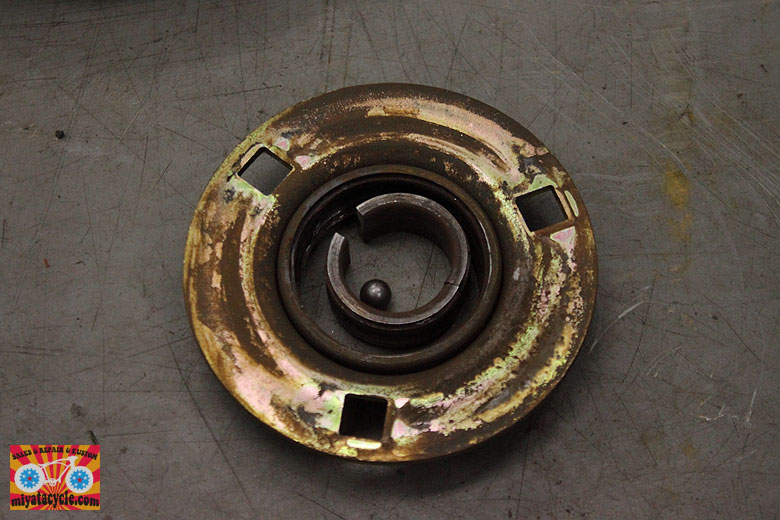

ベアリングリテーナーを外すと、、、
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_10523682.jpg

球が1個、、、
ベアリング自体が粉砕し、焼きつき、どこかへ行ってしまいました・・・。
リテーナーも摩擦で削れてしまったので、要交換です。


リテーナーを外した内部は、本体も削れています。
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_1056516.jpg



オーガをばらすと、インペラの裏も削れています。
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_1056586.jpg


こちらは、精度が必要ないので、綺麗にバリを取り削った部分を塗装し再利用します。
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_1102157.jpg




そして、部品到着までにインペラの歪みも直しました。
ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_10592364.jpg

ヤマハ YT1190E スイッチ交換とベアリング交換ですが・・・。その1_e0126901_10592760.jpg





あとは、バラバラのまま部品待ちです。

その2に続く
